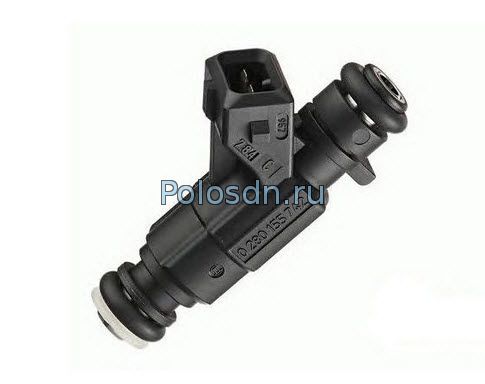

На Поло Седан применена система распределенного впрыска топлива с обратной связью. Распределенным впрыск называется потому, что топливо впрыскивается в каждый цилиндр отдельной форсункой. Система впрыска топлива позволяет снизить токсичность отработавших газов при улучшении ходовых качеств автомобиля.
В этом разделе лишь кратко описаны неисправности системы впрыска, вызванные отказом тех или иных датчиков.
В системе впрыска с обратной связью установлены каталитический нейтрализатор отработавших газов и датчики концентрации кислорода в отработавших газах, которые и обеспечивает обратную связь. Датчики отслеживают концентрацию кислорода в отработавших газах, а электронный блок управления по их сигналам поддерживает такое соотношение воздуха и топлива, при котором нейтрализатор работает наиболее эффективно. Причем основным управляющим датчиком служит датчик, установленный на выпускном коллекторе, а датчик, установленный на выходе нейтрализатора, называется диагностическим, он определяет качество работы всей системы управления двигателем в целом. Если блок управления двигателем по информации диагностического датчика обнаружит превышение концентрации кислорода в отработавших газах, не устранимое тарировкой системы по сигналу управляющего датчика и означающее какую-либо неисправность системы, он включит в комбинации приборов сигнальную лампу превышения норм токсичности отработавших газов и введет в память код ошибки для последующей диагностики.
Прежде чем снимать любые узлы системы впрыска топлива, отсоедините провод от клеммы «минус» аккумуляторной батареи. Аккумуляторную батарею отключайте только при выключенном зажигании.
Не пускайте двигатель, если наконечники проводов на аккумуляторной батарее плохо затянуты.
Никогда не отсоединяйте аккумуляторную батарею от бортовой сети автомобиля при работающем двигателе.
При зарядке отсоединяйте аккумуляторную батарею от бортовой сети автомобиля, так как повышенный ток при зарядке может вывести из строя электронные компоненты.
Не отсоединяйте от ЭБУ и не присоединяйте к нему разъемы жгута проводов при включенном зажигании.
Перед выполнением эпектродуговой сварки на автомобиле отсоедините провода от аккумуляторной батареи и разъемы проводов от ЭБУ. Все измерения напряжения выполняйте цифровым вольтметром, внутреннее сопротивление которого не менее 10 МОм. Электронные узлы, применяемые в системе впрыска, рассчитаны на очень малое напряжение, поэтому их легко может повредить электростатический разряд. Для того чтобы не допустить повреждения ЭБУ электростатическим разрядом:
- не прикасайтесь руками к штекерам ЭБУ или электронным компонентам на его платах;
- при работе с программируемым постоянным запоминающим устройством (ППЗУ) блока управления не дотрагивайтесь до выводов микросхемы.
Не допускается работа на этилированном бензине двигателя с нейтрализатором отработавших газов - это приведет к быстрому выходу из строя нейтрализатора и датчиков концентрации кислорода.
При работе в дождливую погоду не допускайте попадания воды на электронные компоненты системы впрыска топлива
Проверку системы впрыска проведите в следующем порядке.
1. Проверьте соединение двигателя и аккумуляторной батареи с «массой».
2. Проверьте топливный насос и топливный фильтр.
3. Проверьте предохранители и реле включения элементов системы впрыска.
4. Проверьте надежность контактов в колодках с проводами элементов системы впрыска.
5. Проверьте датчики системы впрыска.
Подавляющее большинство неисправностей системы впрыска топлива бывает вызвано отказом следующих ее датчиков
-датчика положения коленчатого вала -полный отказ системы впрыска, двигатель не пускается;
датчика положения дроссельной заслонки - потеря мощности, рывки и провалы при разгоне, неустойчивая работа в режиме холостого хода;
датчика температуры охлаждающей жидкости - трудности с пуском в мороз: приходится прогревать двигатель, поддерживая обороты педалью акселератора, при перегреве существенно снижается мощность, появляется детонация
комбинированного датчика абсолютного давления (разрежения во впускной трубе) и температуры воздуха на впуске - увеличение расхода топлива, значительное ухудшение динамики, проблемы с пуском двигателя, увеличение уровня токсичности отработавших газов
датчика детонации (установлен с правой стороны блока цилиндров в районе 2-го и 3-го цилиндров) - двигатель очень чувствителен к качеству бензина, повышенная склонность к детонации

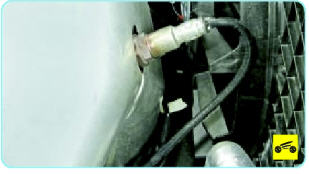

управляющего диагностического датчиков концентрации кислорода (лямбда-зондов) - увеличение расхода топлива, снижение мощности двигателя, неустойчивая работа на холостом ходу, возможно повреждение каталитического нейтрализатора отработавших газов
- датчика фазы - снижение мощности, увеличение расхода топлива;

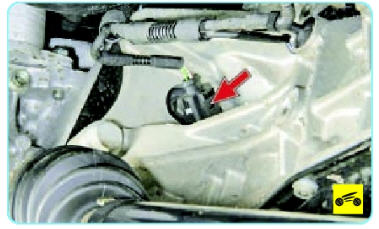

- датчика скорости (установлен на картере коробки передач) - возможно ухудшение динамических качеств автомобиля и увеличение расхода топлива
