Проверку и регулировку света фар проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом). Описанным в данном подразделе способом, с применением размеченного экрана можно регулировать свет только фар с галогеновыми лампами накаливания. Для регулировки света фар с газоразрядными лампами обращайтесь на специализированный сервис, располагающий оптическими стендами.
Вам потребуется отвертка с крестообразным лезвием.
1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.

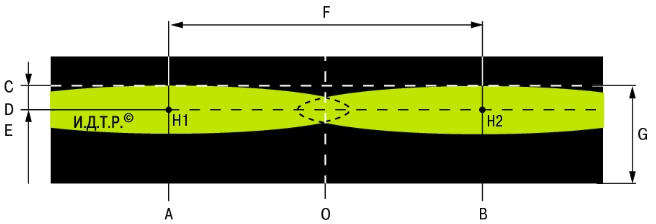

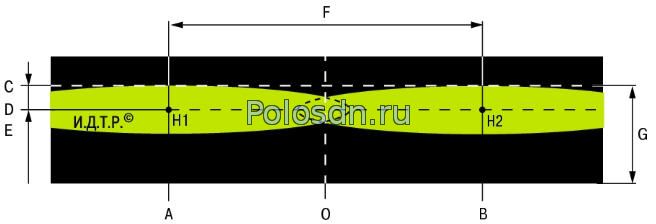

2. Установите автомобиль перпендикулярно гладкой стене (например, в гараже) на расстоянии 3 м. Положите на сиденье водителя груз массой 75 кг. Разметьте на стене экран, как показано на рис. 10.6. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Вертикальные линии 1 и 2 расположены на равном расстоянии от линии 0. Расстояние А между линиями 1 и 2 должно быть равно расстоянию между центрами ламп ближнего света фар. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.
3. Измерьте на вашем автомобиле высоту центров фар от земли. Это будет расстояние h на экране.
4. Установите регулятор электрокорректора света фар на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем.
5. Включите ближний свет.
6. Рекомендуется регулировать направление светового пятна для каждой фары в отдельности. Вторую фару во время регулировки закройте непрозрачным материалом.

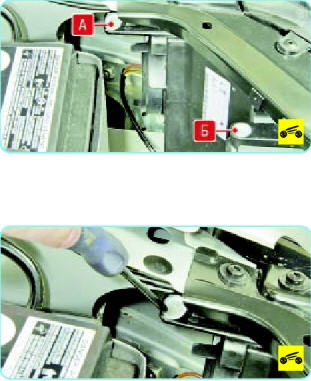

Так расположены винты регулировки света фар по горизонтали Б и вертикали А (показано на левой блок-фаре автомобиля).
7. Откройте капот и, вращая регулировочные винты, отрегулируйте (если расположение световых пятен не соответствует рисунку) положение на экране светового пятна для каждой фары по вертикали...
8. ...и горизонтали.
9. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4, а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.
Направление пучка света противотуманных фар можно отрегулировать только по высоте.

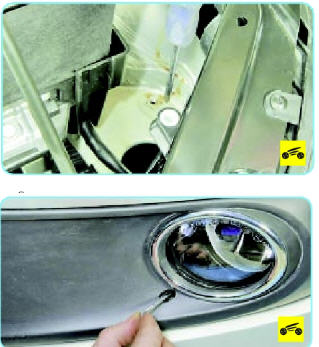

Вставьте в отверстие декоративной накладки противотуманной фары ключ TORX Т25 и, вращая регулировочный винт, добейтесь, чтобы верхние границы световых пятен находились на линии С или чуть ниже.
Вам потребуются: ключ «на 10», ключ TORX Т25, отвертка с плоским лезвием, крючок из комплекта инструментов автомобиля.
Перед заменой ламп в приборах освещения автомобиля отсоедините провод от клеммы «минус» аккумуляторной батареи.
Показана замена ламп левой блок-фары. Лампы в правой блок-фаре заменяют аналогично.
Для замены лампы ближнего/дальнего света выполните следующее.
1. Откройте капот и установите его на упор.
2. Подденьте колодку жгута проводов лампы ближнего/дальнего света фары и отсоедините колодку от лампы.
3. Подденьте уплотнитель лампы и снимите его.
4. Выведите петлю пружинного фиксатора из паза на отражателе и опустите фиксатор.
5. Извлеките лампу из отражателя.
6. Установите новую лампу в отражатель и зафиксируйте ее пружинным фиксатором.
Не касайтесь пальцами колбы лампы, так как лампа сильно нагревается и пятна жира вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки остались пятна, удалите их салфеткой, смоченной спиртом.
Для замены лампы переднего указателя поворота выполните следующие операции.
1. Поверните патрон лампы указателя поворота против часовой стрелки на 45°...
2. ...и извлеките патрон с лампой из блок-фары.
3. Нажмите на лампу поверните ее против часовой стрелки и извлеките из патрона (для наглядности показано на снятом патроне лампы указателя поворота).
1. Поверните патрон лампы указателя поворота против часовой стрелки на 45°...
2. ...и извлеките патрон с лампой из блок-фары.
4. Установите новую лампу в патрон, а патрон в блок-фару. При необходимости замените резиновую уплотнительную прокладку А.
Для замены лампы габаритного огня выполните следующее.
1. Поверните патрон лампы габаритного огня против часовой стрелки...
2. ...извлеките патрон с лампой из блок-фары...
3. ...и бесцокольную лампу из патрона.
4. Установите новую лампу в патрон, а патрон в блок-фару. При необходимости замените резиновую уплотнительную прокладку А Для замены лампы противотуманной фары выполните следующие операции.
1. Снимите противотуманную фару
2. Поверните лампу противотуманной фары против часовой стрелки...
3. ...и извлеките ее из противотуманной фары
4. Установите новую лампу и все детали в порядке, обратном снятию.
На цоколь противотуманной лампы нанесены информация о прозводителе, тип и характеристики лампы. Покупайте лампы того же типа.
Для замены лампы бокового фонаря указателя поворота выполните следующие операции.
1. Сдвиньте фонарь указателя поворота вперед по направлению движения автомобиля...
2. ...подденьте фонарь и извлеките его из проема в крыле.
3. Проверните патрон и извлеките его из фонаря указателя поворота.
4. Выньте бесцокольную лампу из патрона.
Удерживайте патрон лампы указателя поворота, чтобы он с проводом не провалился в отверстие в крыле.
5. Вставьте новую лампу в патрон, а патрон в корпус указателя поворота.
6. Установите боковой фонарь указателя поворота в порядке, обратном снятию.
Для замены лампы заднего стоп-сигнала (указателей поворота, света заднего хода, противотуманного фонаря) выполните следующие операции.
Показана замена ламп левого заднего фонаря. Лампы в правом заднем фонаре заменяют аналогично.
1. Откройте крышку багажника.
2. Снимите задний фонарь
3. Отожмите фиксаторы держателя ламп заднего фонаря...
4.... и снимите держатель с фонаря.
5. Нажмите на лампу стоп-сигнала, поверните ее против часовой стрелки...
6. ...и извлеките из держателя. Лампы указателей поворота, света заднего хода, противотуманного огня заменяют аналогично.
7. Установите новые лампы и все детали в порядке, обратном снятию.
Для замены лампы габаритного огня выполните следующее.
1. Откройте крышку багажника.
2. Снимите задний фонарь заднего фонаря», с. 206).
3. Извлеките бесцокольную лампу из держателя ламп заднего фонаря.
4. Установите новую лампу и все детали в порядке, обратном снятию.
Для замены ламп в фонарях освещения
номерного знака выполните следующие операции.
1. Откройте крышку багажника.
2. Подденьте отверткой корпус фонаря освещения номерного знака...
3. ...и извлеките фонарь из проема крышки багажника.
4. Отверткой вытолкните лампу фонаря освещения номерного знака из держателя в фонаре...
5. ...и извлеките бесцокольную лампу (для наглядности показано на снятом фонаре освещения номерного знака).
6. Установите новую лампу в разъем фонаря и рассеиватель.
7. Аналогично замените лампу во втором фонаре освещения номерного знака.
Для замены лампы в плафоне общего освещения салона выполните следующие операции.
1. Подденьте отверткой рассеиватель плафона общего освещения...
2. ...и снимите рассеиватель.
3. Извлеките лампу из пружинных контактов.
4. Вставьте новую лампу.
5. Установите рассеиватель на место.
Для замены лампы в плафоне освещения багажного отделения выполните следующие операции.
1. Подденьте отверткой плафон освещения багажного отделения...
2. ...и извлеките плафон из проема задней полки.
3. Отверткой вытолкните лампу фонаря освещения багажного отделения из держателя в фонаре...
4. ...и выньте бесцокольную лампу (для наглядности показано на снятом фонаре освещения багажного отделения).
5. Вставьте новую лампу и установите на место плафон.
