Шина - сложное, высокотехнологичное изделие. От конструкции и качества установленных на автомобиль шин во многом зависят комфорт и безопасность дорожного движения.
В настоящее время в продаже представлены сотни моделей шин от десятков производителей. Этот раздел призван помочь автовладельцам разобраться в основных особенностях конструкции шин и сделать правильный выбор при покупке.
Каркас 2 важнейшая силовая часть шины, обеспечивающая ее прочность. воспринимающая внутреннее давление воздуха и передающая нагрузки от внешних сил. действующих на колесо со стороны дороги.
Каркас состоит из одного или нескольких наложенных руг на друга слоевобрезиненного корда. В современных шинах с радиальной конструкцией каркаса (с надписью «RADIAL» на боковине) корд натянут от одного борта к другому без перехлеста нитей. Такое расположение слоев корда снижает напряжение в нитях, что позволяет уменьшить число слоев, придает каркасу эластичность, снижает теплообразование и сопротивление качению.
Брекер 4 - часть шины, состоящая из слоев корда и расположенная между каркасом и протектором шины. Брекер служит для улучшения связей каркаса с протектором, предотвращает его отслоение под действием внешних и центробежных сил, амортизирует ударные нагрузки и повышает сопротивление каркаса механическим повреждениям.
В зависимости от материала корда шины подразделяются на шины с текстильным брекером, шины с металлическим брекером и цельнометаплокордные шины (при использовании металл о корда как в брекере, так и в каркасе). На боковины шин с металлическим брекером иногда наносят маркировку «STEEL BELTED» (опоясанная сталью).
Протектор 5 - наружная часть покрышки, представляющая собой массивный слой резины. С наружной поверхности протектора выполнен рельефный рисунок в виде выступов и канавок (ламелей), так называемую беговую дорожку. Рисунок рельефной части определяет приспособленность шины для работы в различных дорожных условиях. От качества протектора зависят износостойкость шины и сцепление колеса с дорогой, а также уровень шума и вибраций.
Плечевая зона 3 - часть протектора, расположенная между беговой дорожкой и боковиной шины. Она увеличивает боковую жесткость шины, воспринимает часть боковых нагрузок, передаваемых беговой дорожкой, и улучшает соединение протектора с каркасом.
Боковина 1 - часть шины, расположенная между плечевой зоной и бортом. Боковина представляет собой относительно тонкий слой эластичной резины, являющийся продолжением протектора на боковых стенках каркаса и предохраняющий его от влаги и механических повреждений. На боковины нанесены обозначения и маркировки шин.
Борт 9 - жесткая часть шины, служащая для ее крепления и герметизации (если шина бескамерная) на ободе колеса.
Основой борта является нерастяжимое кольцо, сплетенное из стальной обрезиненной проволоки. Борт состоит из слоя корда, завернутого вокруг проволочного кольца, и крутого или профилированного резинового наполнительного шнура.
Стальное кольцо придает борту необходимую жесткость и прочность, а наполнительный шнур - монолитность и эластичный переход от жесткого кольца к резине боковины.
С наружной стороны борта расположена бортовая лента из прорезиненной ткани или корда, предохраняющая борт от истирания об обод и повреждений при монтаже и демонтаже.
Абсолютное большинство современных шин для легковых автомобилей бескамерные. В них герметичность внутренней полости достигается особым строением самой шины и обода колеса.
В камерных шинах соединение бортов с ободом негерметичное, в конструкции таких шин используется резиновая камера 6 и ободная лента 7.
Классификация шин

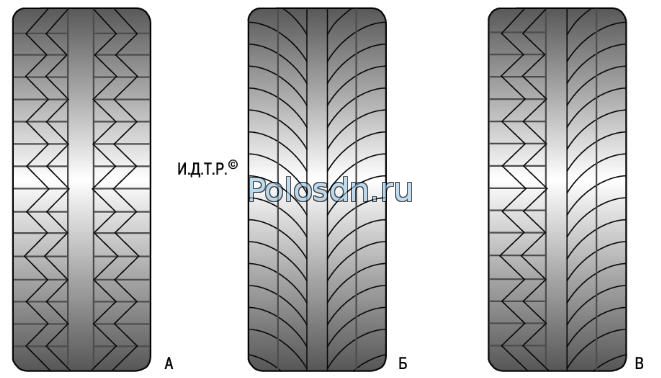

Виды рисунков протектора: А - ненаправленный; Б - направленный; В - асимметричный
В зависимости от условий эксплуатации различают следующие классы шин.
1. Летние шины - предназначены для эксплуатации в летний период преимущественно на шоссейных дорогах. Рисунок протектора состоит из шашек или ребер, разделенных канавками (как правило, неширокими).
2. Всесезонные шины типа M+S (Mud + Snow - «грязь» и «снег») и R+W (Road + Winter -«дорожная» и «зимняя») - предназначены для эксплуатации как в зимнее, так и в летнее время. Обеспечивают приемлемую реализацию характеристик эксплуатации при круглогодичном использовании по шоссейным и грунтовым дорогам. Рисунок более разреженный, чем у летних шин, и может быть с микроканавками (ламелями), обеспечивающими сцепление с обледенелой и заснеженной дорогой.
3. Зимние шины - служат для эксплуатации на зимних дорогах и бывают:
- нешипуемыми - изготовлены из мягких сортов резины, чаще всего с направленным рисунком с большим количеством ламелей и предназначены в основном для эксплуатации на очищаемых дорогах:
- шипованными или с возможностью шипо-вания - выполнены из резины средней жесткости, с шипами или размеченными местами для монтажа шипов. Рисунок протектора разреженный, с развитой сетью ламелей. Обеспечивают неплохую проходимость на глубоком снегу и хорошо удаляют снежную шугу. Шипованные шины отличаются лучшим сцеплением со льдом и укатанным снегом по сравнению с зимними нешипуемыми. Однако шипы ухудшают сцепление на твердом дорожном покрытии и создают повышенный шум.
Не забудьте, что в соответствии с требованиями ПДД при использовании на автомобиле шипованных шин необходимо поместить на заднее стекло треугольный предупреждающий знак с буквой «Ш». Это поможет водителям, движущихся за вами автомобилей, выбрать правильную дистанцию, учитывая более высокие тормозные возможности вашего автомобиля на скользком покрытии.
В зависимости от расположения элементов рисунок протектора шины может быть ненаправленным, направленным или асимметричным:
- ненаправленный рисунок
A) - симметричный относительно радиальной плоскости колеса (проходящей через его ось вращения). Является наиболее универсальным, поэтому большая часть шин выпускается именно с этим рисунком;
- направленный рисунок - симметричный относительно центральной плоскости вращения колеса (проходящей через середину протектора). Он обладает улучшенной способностью отвода воды из пятна контакта с дорогой и пониженной шум-ностью. Запасное колесо совпадает по направлению вращения только с колесами одной стороны автомобиля, но временная установка его на другую сторону допустима при условии движения на небольших скоростях;
- асимметричный рисунок (
B) - несимметричный относительно центральной плоскости вращения колеса. Его используют для реализации разных свойств
в одной шине. Например, наружная сторона шины лучше работает на сухой дороге, а внутренняя - на мокрой.
Шины различают также по способу герметизации полости. Шины бывают с камерой или без камеры.
Бескамерные шины в основном считаются более надежными, чем шины с камерой, потому что при проколе шины воздух покидает ее толв-ко через отверстие прокола, в то время как в шинах с камерой воздух вытекает из полости шины по всей окружности монтажного отверстия, поскольку герметичноств этого соединения нарушена. Поэтому бескамерная шина оставляет болвше времени для маневра до того момента, когда езда на поврежденном колесе станет опасной. Кроме того, шины в бескамер-ном исполнении легче своих аналогов с камерой. На борту бескамерной шины можно встретить обозначение «TUBELESS», «И», на борту камерной - «TUBE^PE», «TUBED TIRE».

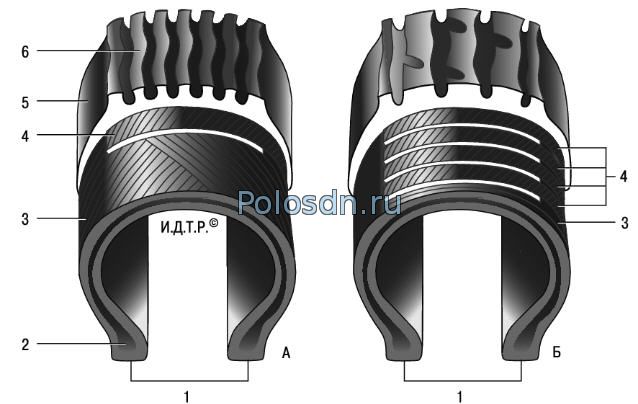

По расположению нитей в каркасе и брекере шины бывают диагональными и радиальными:
- диагональные шины, каркас которых состоит из одной или нескольких пар кордных слоев, расположенных так, что нити соседних слоев перекрещиваются.
Вам, скорее всего, не придется выбиратв шины поэтому признаку так как диагональные шины уже почти полноствю вытеснены с рынка радиальными шинами. Конструкция диагональных шин устарела, но их продолжают выпускать в небольших количествах, потому что они относительно дешевы в производстве. Единственное преимущество этих шин заключается в том, что у них прочнее боковина:
- радиальные шины (, в которых корд каркаса натянут от одного борта к другому без перехлеста нитей. Направление натяжения нитей следует из названия.
Тонкая мягкая оболочка каркаса по наружной поверхности обтянута мощным гибким брекером - поясом из высокопрочного нерастяжимого корда, как правило сталвного. Поэтому к надписи «RADIAL» (радиалвная) на боковинах шин часто добавляют «BELTED» (опоясанная) или «STEEL BELTED» (опоясанная сталвю).
Такое расположение слоев корда снижает напряжение в нитях, что позволяет уменьшить число слоев, придает каркасу эластичноств, снижает теплообразование и сопротивление качению.
Радиальные шины имеют много преимуществ, они более комфортны, долговечны, устойчивы, отличаются более низким сопротивлением качению. Диагональные шины предпочтительней использовать на бездорожье и при высоких ударных нагрузках на колесо.

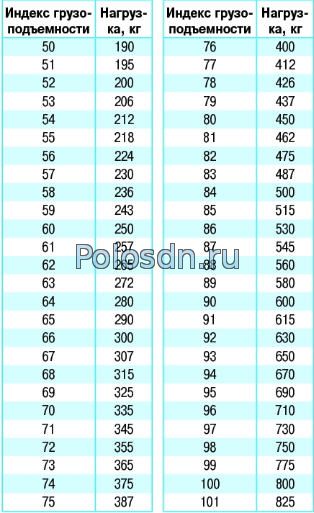

Индекс грузоподъемности шин

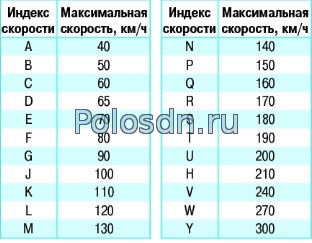

Индекс скорости шин
