- 375450
1 - монтажный блок в моторном отсеке;
2 - «плюсовое» соединение в жгуте проводов комбинации приборов и органов управления;
3 - «плюсовое» соединение в жгуте проводов передней панели;
4 - «плюсовое» соединение в жгуте проводов салона;
5 - «плюсовое» соединение в жгуте проводов салона;
6 - «плюсовое» соединение в жгуте проводов салона;
7 - «плюсовое» соединение в жгуте проводов комбинации приборов и органов управления;
8 - реле блокировки стартера (только на автомобилях с автоматической коробкой передач);
9 - замок зажигания;
10 - реле топливного насоса;
11 - реле подачи топлива по напорной магистрали;
12 - «плюсовое» соединение в жгуте проводов панели приборов;
13 - соединение в жгуте проводов комбинации приборов и органов управления;
14 - соединение в жгуте проводов комбинации приборов и органов управления;
15 - генератор с регулятором напряжения;
16 - аккумуляторная батарея;
17 - стартер;
18 - монтажный блок в панели приборов;
19 - точка соединения с «массой» возле стартерной батареи
2 - «плюсовое» соединение в жгуте проводов комбинации приборов и органов управления;
3 - «плюсовое» соединение в жгуте проводов передней панели;
4 - «плюсовое» соединение в жгуте проводов салона;
5 - «плюсовое» соединение в жгуте проводов салона;
6 - «плюсовое» соединение в жгуте проводов салона;
7 - «плюсовое» соединение в жгуте проводов комбинации приборов и органов управления;
8 - реле блокировки стартера (только на автомобилях с автоматической коробкой передач);
9 - замок зажигания;
10 - реле топливного насоса;
11 - реле подачи топлива по напорной магистрали;
12 - «плюсовое» соединение в жгуте проводов панели приборов;
13 - соединение в жгуте проводов комбинации приборов и органов управления;
14 - соединение в жгуте проводов комбинации приборов и органов управления;
15 - генератор с регулятором напряжения;
16 - аккумуляторная батарея;
17 - стартер;
18 - монтажный блок в панели приборов;
19 - точка соединения с «массой» возле стартерной батареи

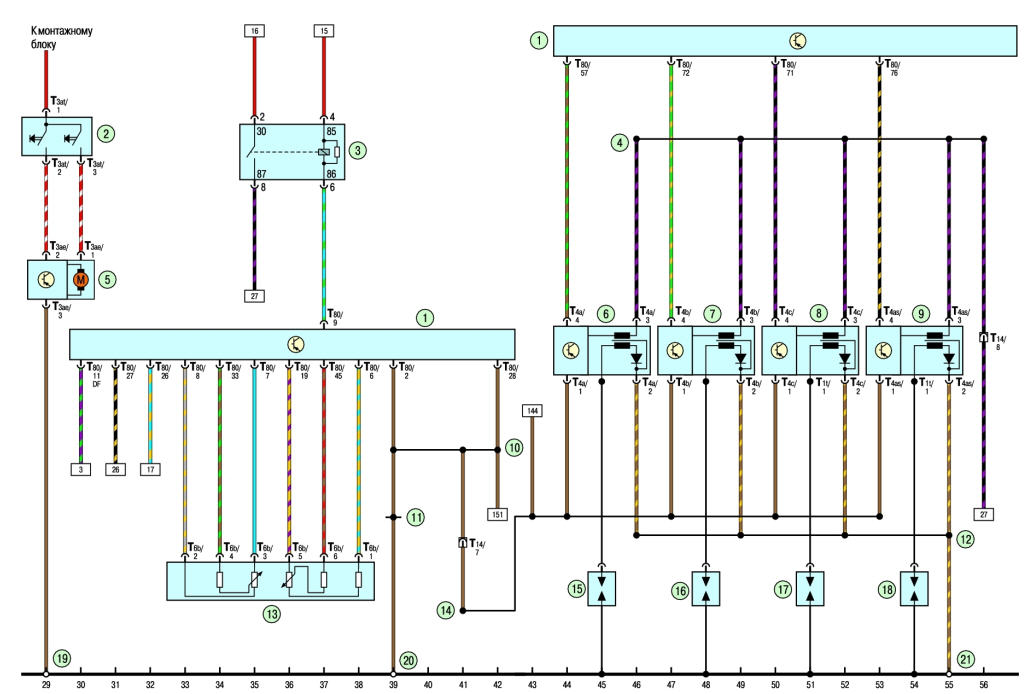

1 - блок управления двигателем; 2 - термо выключатель вентилятора радиатора; 3 - реле электропитания клеммы «30»; 4 - «плюсовое» соединение в жгуте проводов электронной системы зажигания; 5 - вентилятор радиатора системы охлаждения; б - катушка зажигания 1 с выходным каскадом; 7 - катушка зажигания 2 с выходным каскадом; 8 - катушка зажигания 3 с выходным каскадом; 9 - катушка зажигания 4 с выходным каскадом; 10 - соединение с «массой» в жгуте проводов моторного отсека; И - соединение с «массой» в жгуте проводов моторного отсека; 12 - соединение с «массой» в жгуте проводов системы электронного зажигания; 13 - датчик положения педали акселератора; 14 - соединение с «массой» в жгуте проводов двигателя; 15,16, 17,18 - свечи зажигания; 19 - точка соединения с «массой» спереди на левом лонжероне; 20 - точка соединения с «массой» в моторном отсеке слева; 21 - точка соединения с «массой» на головке блока цилиндров

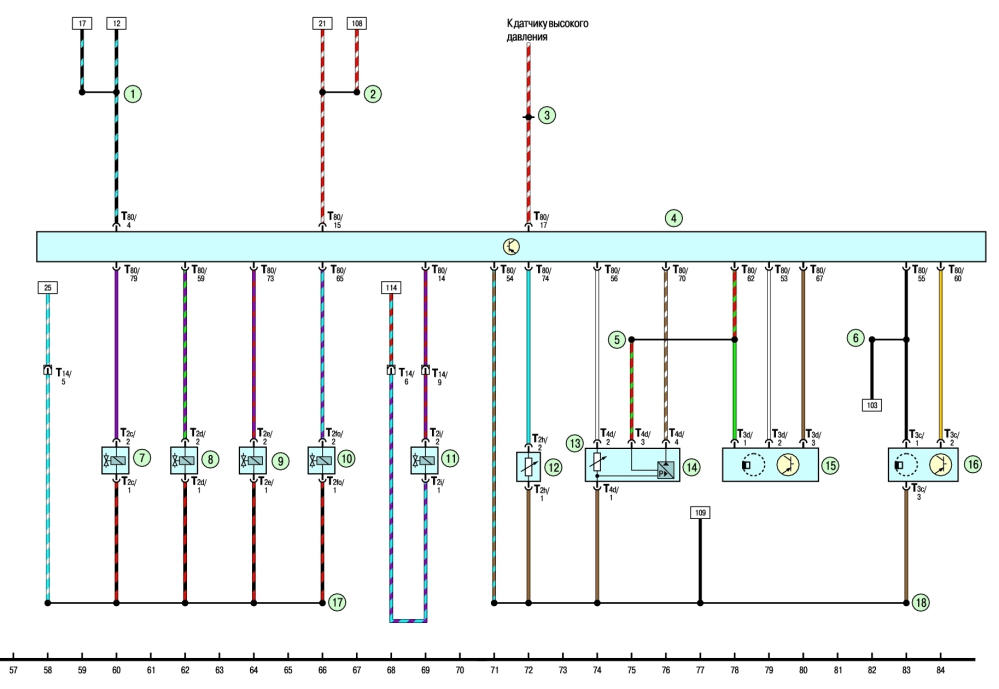

1 - «плюсовое» соединение в жгуте проводов комбинации приборов и органов управления; 2 - «плюсовое» соединение в жгуте проводов салона; 3 - соединение (датчик давления климатической установки) в жгуте проводов моторного отсека; 4 - блок управления двигателем; 5 - соединение в жгуте проводов двигателя; б - соединение в жгуте проводов двигателя; 7 - форсунка цилиндра 1; 8 - форсунка цилиндра 2; 9 - форсунка цилиндра 3; 10 - форсунка цилиндра 4; 11 - электромагнитный клапан абсорбера; 12 - датчик температуры охлаждающей жидкости; 13 - датчик температуры воздуха на впуске; 14 - датчик давления во впускной трубе; 15 - датчик частоты вращения коленчатого вала двигателя; 16 - датчик фазы; 17 - соединение (форсунки) в жгуте проводов двигателя; 18 - соединение с «массой» в жгуте проводов двигателя
1 - лямбда-зонд; 2 - блок управления электрооборудованием; 3 - соединение в жгуте проводов комбинации приборов и органов управления; 4 - соединение в главном жгуте проводов; 5 - «плю- |\з совое» соединение в главном жгуте проводов; 6 - блок управления двигателем; 7 - «плюсовое» соединение в жгуте проводов моторного отсека; 8 - блок управления ABS; 9 - датчик положения педали тормоза; 10 - выключатель стоп-сиг- CD нала; 11 - датчик положения педали сцепления; 12 - дроссельный узел; 13 - датчик детонации; 14 - соединение в жгуте проводов моторного отсека

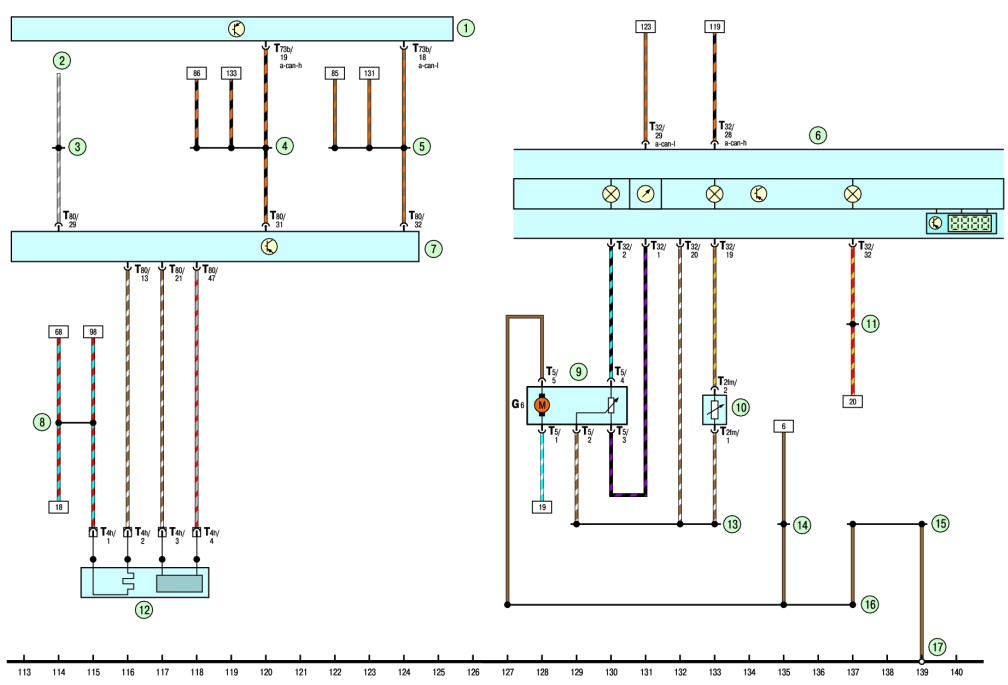

1 - блок управления электрооборудованием; 2 - диагностический разъем; 3 - соединение в жгуте проводов комбинации приборов и органов управления; 4 - соединение High в главном жгуте проводов; 5 - соединение Low в главном жгуте проводов; б - комбинация приборов; 7 - блок управления двигателем; 8 - соединение в жгуте проводов двигателя; 9 - топливный модуль; 10 - датчик температуры наружного воздуха; 11 - соединение (ASR/ESP) в жгуте проводов комбинации приборов и органов управления; 12 - диагностический датчик концентрации кислорода; 13 - соединение с «массой» в жгуте проводов комбинации приборов и органов управления; 14- соединение с «массой» в жгуте проводов передней панели; 15 - соединение с «массой» в жгуте проводов комбинации приборов и органов управления; 16 - соединение с «массой» в жгуте проводов комбинации приборов и органов управления; 17 - точка соединения с «массой» под центральной консолью вблизи рычага переключения

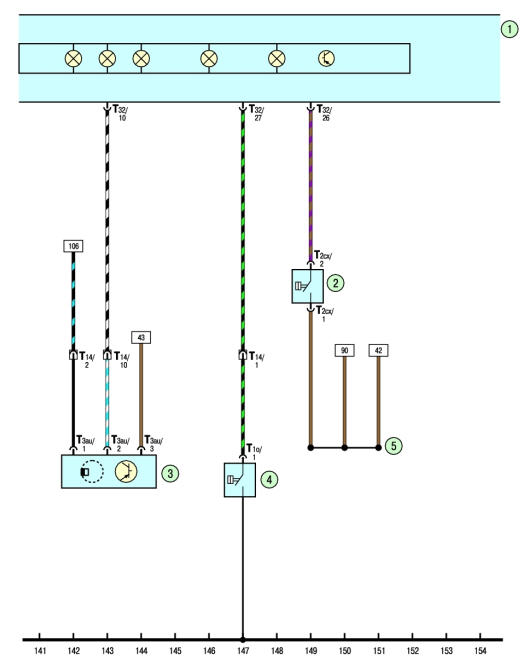

Система управления двигателем 1 - комбинация приборов; 2 - датчик предупреждения о недостаточном уровне тормозной жидкости; 3 - датчик скорости; 4 - датчик давления масла; 5 - соединение с «массой» в жгуте проводов моторного отсека
Система управления двигателем 1 - комбинация приборов; 2 - датчик предупреждения о недостаточном уровне тормозной жидкости; 3 - датчик скорости; 4 - датчик давления масла; 5 - соединение с «массой» в жгуте проводов моторного отсека
