Вам потребуются: ключ TORX Т25, отвертка с плоским лезвием.
1. Откройте капот и установите его на упор.
2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

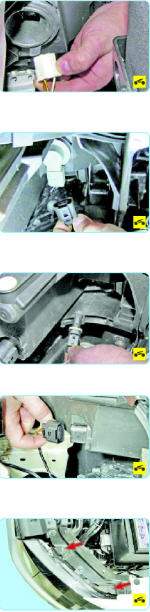

4. Нажмите на фиксатор и отсоедините колодку жгута проводов от лампы указателя поворота.
5. Извлеките патрон лампы переднего габаритного огня из отверстия блок-фары.
6. Отожмите отверткой фиксатор колодки жгута проводов электрокорректора света фар и отсоедините колодку от электрокорректора

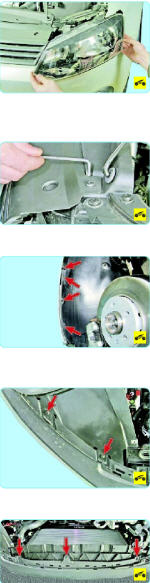

7. Выверните два винта крепления блок-фары...
8. ...выдвиньте блок-фару вперед, преодолевая сопротивление фиксаторов, и снимите ее с автомобиля.
9. Аналогично снимите вторую блок-фару
10. Выверните два винта крепления облицовки радиатора к кузову.
11. Выверните по три винта крепления бампера к подкрылку и по одному винту крепления бампера к крылу с каждой стороны.
12. Выверните по два винта нижнего бокового крепления бампера с обеих сторон.
13. Выверните три винта нижнего переднего крепления бампера.

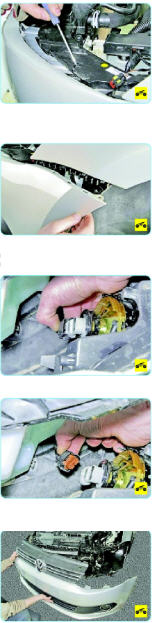

14. Сожмите по два фиксатора крепления бампера в нишах блок-фар и четыре фиксатора крепления облицовки радиатора.
15. Отжав обе боковины бампера, отсоедините его концы от держателей на крыльях и отведите бампер от кузова.
16. Сожмите фиксаторы...
17. ...отсоедините колодки жгута проводов от противотуманных фар...
18. ...и снимите бампер.
19. Установите передний бампер в порядке, обратном снятию.
СНЯТИЕ И УСТАНОВКА ЗАДНЕГО БАМПЕРА
Вам потребуются: ключ TORX Т25, отвертка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

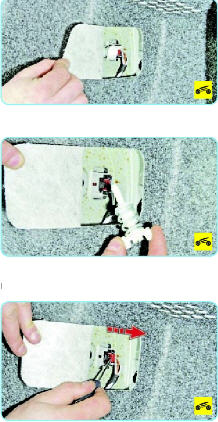

2. Отогните клапан облицовки багажника.
3. Выверните фиксатор заднего фонаря и извлеките фиксатор из отверстия в кузове.
4. Подденьте отверткой фиксатор колодки жгута проводов, сдвиньте его в направлении стрелки...

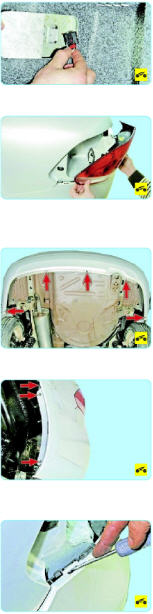

5. ...и отсоедините колодку от разъема заднего фонаря.
6. Преодолевая сопротивление фиксаторов, сдвиньте задний фонарь назад и снимите его с автомобиля.
7. Аналогично снимите второй фонарь.
8. Выверните пять винтов нижнего крепления бампера.
9. Изнутри обеих арок задних колес выверните по одному болту/ крепления бампера к кузову и по два болта крепления бампера к подкрылку
10. Отожмите по два фиксатора крепления бампера в нишах задних фонарей.

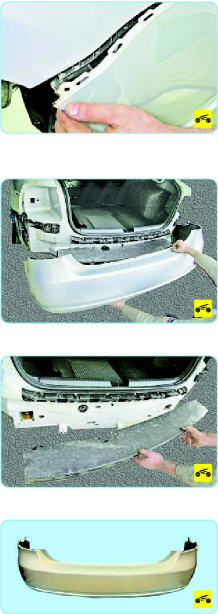

11. Отсоедините концы бампера от кузова, преодолевая сопротивления держателей...
12. ...снимите бампер...
13. ...и энергопоглощающий элемент.
14. Установите задний бампер в порядке, обратном снятию.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Отогните клапан облицовки багажника.
3. Выверните фиксатор заднего фонаря и извлеките фиксатор из отверстия в кузове.
4. Подденьте отверткой фиксатор колодки жгута проводов, сдвиньте его в направлении стрелки...
5. ...и отсоедините колодку от разъема заднего фонаря.
6. Преодолевая сопротивление фиксаторов, сдвиньте задний фонарь назад и снимите его с автомобиля.
7. Аналогично снимите второй фонарь.
8. Выверните пять винтов нижнего крепления бампера.
9. Изнутри обеих арок задних колес выверните по одному болту/ крепления бампера к кузову и по два болта крепления бампера к подкрылку
10. Отожмите по два фиксатора крепления бампера в нишах задних фонарей.
11. Отсоедините концы бампера от кузова, преодолевая сопротивления держателей...
12. ...снимите бампер...
13. ...и энергопоглощающий элемент.
14. Установите задний бампер в порядке, обратном снятию.
