Вам потребуются: ключ и торцовая головка «на 13», ключ-шестигранник «на 10», отвертка с тонким плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

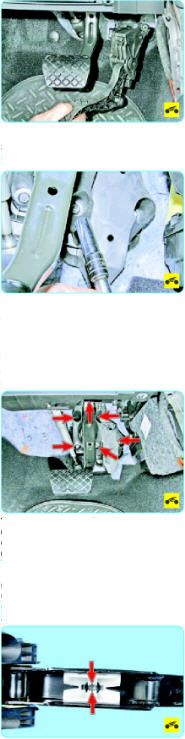

2. Снимите педаль управления дроссельной заслонкой
3. В салоне автомобиля, под панелью приборов отверните шесть гаек крепления кронштейна педали тормоза к щиту передка...
Четырьмя гайками крепления кронштейна педали тормоза прикреплен к щиту передка вакуумный усилитель тормозов.
Так расположены гайки крепления кронштейна педали тормоза. Верхняя гайка на фото не видна, так как расположена высоко под панелью приборов.
4. Отсоедините толкатель усилителя от фиксатора на педали тормоза, отжав две лапки фиксатора...
Так расположены лапки фиксатора на педали тормоза (для наглядности показано на снятой педали).

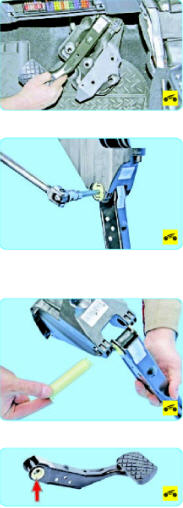

5..Снимите кронштейн в сборе с педалью.
6. При необходимости замены педали или ее втулок поверните ось педали на 90° против часовой стрелки...
7. ...извлеките ось и снимите педаль.
8. Извлеките из проушины педали две пластиковые втулки (на фото видна только одна из них, вторая находится с другой стороны проушины педали).
9. Установите детали в порядке, обратном снятию.
