Установка автосигнализации StarLine A92 CAN на Поло седан
Устанавливаемое оборудование:
Автосигнализация StarLine A92 CAN с функцией автозапуска
Модуль обхода штатного иммобилайзера BP-03
Необходимое время для установки — 5 часов
Устанавливаемое оборудование:
Автосигнализация StarLine A92 CAN с функцией автозапуска
Модуль обхода штатного иммобилайзера BP-03
Необходимое время для установки — 5 часов
1. Для снятия приборного щитка необходимо снять верхнюю часть облицовки рулевого вала (крепление на защелках) и открутить 2 самореза (Фото 1.1 - 1.3).
2. Демонтируем магнитолу. Для этого снимаем декоративную облицовку (крепление на защелках) и выкручиваем 4 самореза (Фото 2.1 - 2.2).
3. Для подключения к замку зажигания, откручиваем 2 самореза и 1 винт крепления нижней части облицовки рулевого вала (Фото 3.1-3.3).
4. Устанавливаем под капотом сирену, датчик температуры и концевик (Фото 4.1 - 4.4).
5. Провода в салон прокладываем через штатный уплотнитель в моторном щите над педалью сцепления слева. (Фото 5)
6. Устанавливаем светодиод в левую стойку лобового стекла, сервисную кнопку в любое удобное место. Датчик удара приклеиваем к площадке рулевого вала, антенный модуль устанавливаем либо в левый верхний угол лобового стекла, либо за приборный щиток (Фото 6.1 - 6.4).
7. Блок сигнализации прячем слева вверху между жгутом проводов и торпедой (Фото 7).
8. Подключаем массу сигнализации (Фото 8).
9. В левой кик-панели подключаем управление центральным замком по схеме 1 (Фото 9)
10. В жгуте за магнитолой подключаем бело-красный провод сигнализации к проводу управления аварийкой (бело-синий).
11. В жгуте приборного щитка подключаем CAN-шину (Фото 11).
11. В жгуте приборного щитка подключаем CAN-шину (Фото 11).
12. Модуль обхода штатного иммобилайзера подключаем в разрыв любого из двух проводов штатной рамки (Фото 12).
13. В жгуте замка зажигания подключаем аксессуары, зажигание, стартер и питание сигнализации (Фото 13.1 - 13.5).
Фото 13.5. Постоянный плюс (красный)
Фото 13.5. Постоянный плюс (красный)
14. Включить зажигание автомобиля. Интегрированный CAN-модуль опознает группу и подгруппу (группа 18, подгруппа 3).
15. Программируем интегрированный CAN-модуль:
Включить зажигание.
Нажать сервисную кнопку (далее кнопку) 10 раз. Прозвучит 3 сигнала сирены Нажать кнопку 7 раз. Прозвучит 7 сигналов сирены.
Нажать и удерживать педаль тормоза. Сирена будет издавать одиночные сигналы.
Нажать кнопку 1 раз. Сирена будет издавать двойные сигналы.
Отпустить тормоз, выключить зажигание.

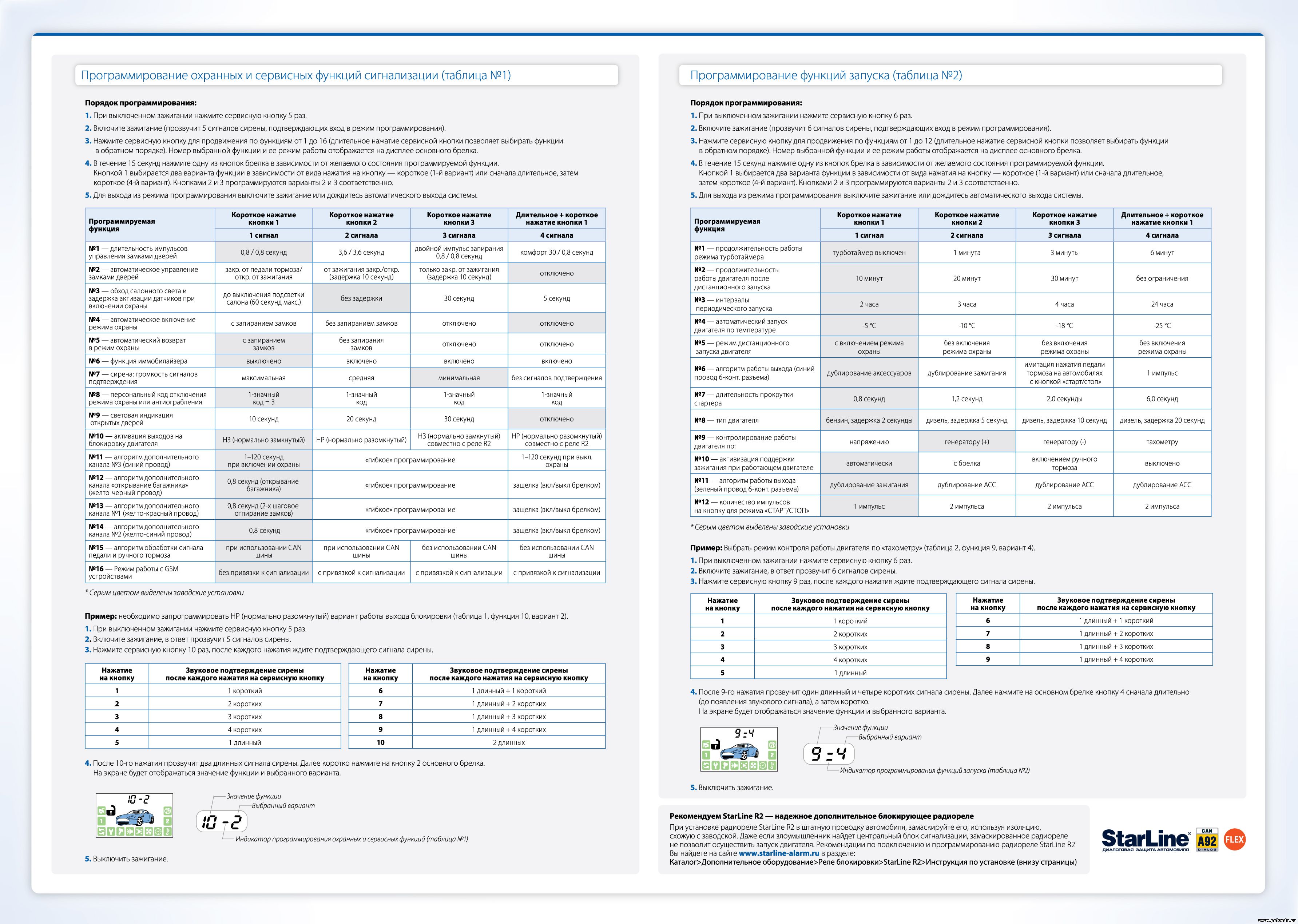

16. Настраиваем датчик удара и программируем параметры запуска двигателя (таблица 2 Инструкции по установке). Сборку салона провести в обратной последовательности.
17. Проверяем работу системы
15. Программируем интегрированный CAN-модуль:
Включить зажигание.
Нажать сервисную кнопку (далее кнопку) 10 раз. Прозвучит 3 сигнала сирены Нажать кнопку 7 раз. Прозвучит 7 сигналов сирены.
Нажать и удерживать педаль тормоза. Сирена будет издавать одиночные сигналы.
Нажать кнопку 1 раз. Сирена будет издавать двойные сигналы.
Отпустить тормоз, выключить зажигание.
16. Настраиваем датчик удара и программируем параметры запуска двигателя (таблица 2 Инструкции по установке). Сборку салона провести в обратной последовательности.
17. Проверяем работу системы
18. Дополнительную блокировку можно сделать под задним сидением справа (Фото 18).
