При ремонте или замене элементов системы кондиционирования, если система кондиционирования находилась в открытом состоянии (были сняты какие-либо узлы, разрушены трубопроводы и т.п.), фильтрующий элемент ресивера-осушителя (картридж) подлежит обязательной замене. Без этого после заправки системы хладагент не будет осушаться и внутри системы могут образоваться кислоты, которые разрушат детали кондиционера изнутри.
Вам потребуются: ключ TORX Т50, съемник для стопорных колец.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Удалите хладагент из системы кондиционирования

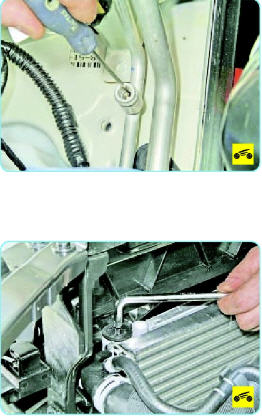

3. Ослабьте затяжку защитной крышки отверстия в верхнем торце ресивера-осушителя...

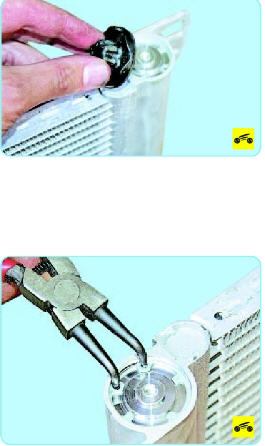

4 и снимите ее.
для наглядности работа показана на снятом конденсоре.
5. С помощью съемника снимите стопорное кольцо заглушки отверстия для замены фильтрующего элемента.
6. Извлеките заглушку Для этой цели можно накрыть заглушку куском обтирочной ткани и подать сжатый воздух в отверстие для подсоединения трубопроводов.
7. Извлеките из корпуса ресивера сетчатый фильтр и старый картридж.
Если на поверхности картриджа обнаружены частицы алюминия или пластика, значит, разрушилась насосная часть компрессора. Замена только картриджа в этом случае не даст положительного результата. Потребуется замена компрессора с промывкой системы. Эта достаточно трудоемкая процедура может быть выполнена только в специализированном сервисном центре с использованием специального технологического
8. Распечатайте герметичную упаковку и установите в ресивер новый картридж.
Приобретая новый фильтрующий элемент (картридж), убедитесь в том, что он хранился в герметичной упаковке. Фильтрующий элемент, хранившийся без упаковки, для использования не пригоден, даже если он совершенно новый и чистый.
9. Установите заглушку в ресивер и зафиксируйте ее стопорным кольцом. Убедитесь, что стопорное кольцо полностью вошло в проточку корпуса.
10. Вверните защитную крышку.
11. Заправьте систему кондиционирования хладагентом в специализированном центре по обслуживанию автомобильных кондиционеров.
